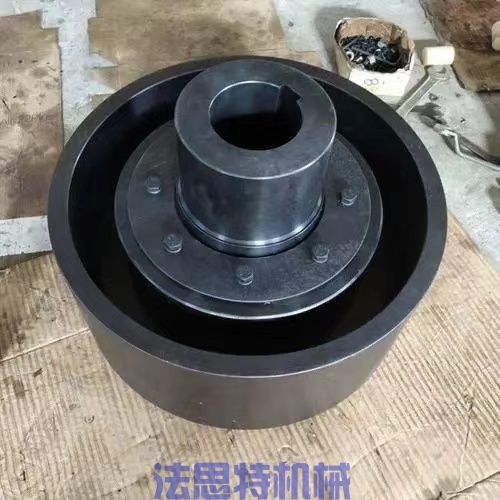

LXZ（HLL）彈性柱銷聯軸器采用帶制動輪設計，適用于需制動場合。
LXZ(HLL)彈性柱銷聯軸器基本參數
| 型號 | 公稱轉距 | 許用轉速 | 軸孔直徑 | 軸孔長度 L,L1 | D0 | D | B | S | 轉動慣量 | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|
| TnN.m | [n] r/min | d1,d2, dz | Y型J,J1,Z1型 | kg.㎡ | Kg | |||||
| LXZ1 | 315 | 5600 | 20-35 | 38-82 | 200 | 120 | 85 | 2.5 | 218 | 11 |
| LXZ2 | 630 | 5000 | 30-48 | 60-112 | 200 | 160 | 85 | 2.45 | 14 | |
| LXZ3 | 630 | 1900 | 30-48 | 60-112 | 315 | 160 | 132 | 13.08 | 25 | |
| LXZ4 | 1250 | 1900 | 40-63 | 84-142 | 315 | 195 | 132 | 3 | 16.6 | 40 |
| LXZ5 | 1250 | 1400 | 40-63 | 84-142 | 400 | 195 | 168 | 49.2 | 59 | |
| LXZ6 | 2000 | 1400 | 50-75 | 84-142 | 400 | 220 | 168 | 57.6 | 69 | |
| LXZ7 | 2000 | 1120 | 50-75 | 84-142 | 500 | 220 | 210 | 127.4 | 91 | |
| LXZ8 | 3150 | 1400 | 60-85 | 107-172 | 400 | 280 | 168 | 4 | 161.7 | 88 |
| LXZ9 | 3150 | 1120 | 60－85 | 107－172 | 500 | 280 | 210 | 129.2 | 113 | |
| LXZ10 | 6300 | 1120 | 70－110 | 102－212 | 500 | 320 | 210 | 156 | 156 | |
| LXZ11 | 6300 | 960 | 70－110 | 102－212 | 630 | 320 | 265 | 314 | 187 | |
| LXZ12 | 10000 | 960 | 80－125 | 132－212 | 630 | 360 | 265 | 5 | 328 | 326 |
| LXZ13 | 16000 | 800 | 100－140 | 167－252 | 710 | 410 | 298 | 713 | 337 | |
| LXZ14 | 25000 | 800 | 110－180 | 167－302 | 710 | 480 | 298 | 6 | 849 | 458 |
| LXZ15 | 25000 | 710 | 110－180 | 167－302 | 800 | 480 | 335 | 1231 | 504 |
 |
